SUNPLUS Toolkit

versi baru dari sunplus toolkit ,tetapi sayang cara pemakaian nya agak rumit,keunggulan dari tool ini adalah bisa mengedit VFD display

pada DVD berbasis chipset sunplus sphe8202r,sphe8202l,bahkan sphe8203 versi terbaru dari sunplus

RX TX

ada yang juga masih binggung RX TX itu dimana sih?????

RX TX sangat jelas terlihat pada MPEG board dibagian bawah ,lihat contoh gambar di atas adalah salah satu model mpeg yang mempunyai RX TX.masing masing model board lain lain tempatnya .

lho kalau tidak ada RX TXnya bagai mana ?????

yah usahakan cari ,he...he...he..

tapi kalau tidak ketemu ,harus cari RX TX melalui kaki ic ,MT1389de (128pin) RX TXnya

Pin89 =RX pin 91=TX,hitung sendiri kakinya ya..........

Gagal membaca dari DVD

banyak pertanyaan yang menyatakan kesulitan mengunakan software MT flasher dari Newage,tetapi saya lancar lancar saja he...he...he...,oke para cs bagi yang memang belum lancar saya coba kasih masukan

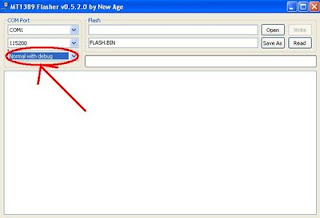

lihat gambar di atas ,coba gunakan mode "NORMAL WITH DEBUG"

perhatikan huruf W: adalah write dan R adalah read ,contoh gambar kedua ini menunjukan kegagqalan komunikasi antara DVD dengan komputer, sebab hanya terdapat W (write).

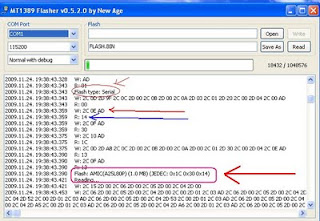

nah ini adalah contoh komunikasi yang berhasil ,lihat banyakan tulisan R dan juga tulisan W nya,dan juga terdapat type flash yaitu serial AMIC A25L80P.

terkadang kegagalan komunikasi juga disebabkan oleh Virus komputer ,tak tahu mengapa ,tetapi saya pernah mengalaminya ,mencoba membackup firmware satu harian full siang malam tidak dapat,tetapi setelah komputer saya format dan install ulang ,langsung jossss,

Communication port RS232

Sorry bagi para pemula ,sebenarnya saya memposting hanya untuk para teknisi yang sudah ngerti banyak dalam bidang ini,dan cuma sekedar tukar informasi ,tetapi ngga apalah saya coba untuk memberikan rangkaian "buat connect ke komputer" itu bahasa gaulnya he...he..he...


Thanks to Mabreaker,Newage,Yahoo group mediatek(Sunplus,Zoran).

lihat rangkaian di atas adalah rangkaian yang dibuat untuk koneksi dari DVD ke komputer

harga IC nya sangat murah meriah dan banyak ragam kurang lebih Rp.7000-10000 di Glodok Harco Jakarta

gunakan mpeg board yang sudah terdapat port 3.3V,Rx,TX,dan GND,(karena akan memudahkan anda untuk memflash ulang IC) .

backup firmware DVD

inilah software favorit saya ,karena dengan software ini saya tidak pernah mengalami masalah dalam membackup ataupun ngeflash firmware DVD ,baik itu berbasis chipset MT1389,sunplus,samsung ataupun Zoran,terutama yang menggunakan "SPI Flash"

lihat proses ketika sedang membaca firmware di atas

Dan ini adalah hasil yang telah selesai.(terdapat tulisan "internal size calculation error",tetapi abaikan saja ,kemudian buka file tersebut dengan MTK Remarker ,ataupun dengan Sunplus tool kit.

Download software DVD

MTK FLASHER

MTK 2.45.0

MTK REMARKER

SUNPLUS

prosedur mengganti logo DVD berbasis chip Mt1389

Banyak yang bertanya gimana sih cara ganti logonya? caranya suangaaaat mudah sekali !

sebelumnya saya akan jelaskan ,apa sih gunanya ganti logo???

pengantian logo berguna sekali ,bila kita mendapatkan DVD yang firmwarenya sama persis ,tetapi berbeda tampilan di TVnya

-Perhatian ! penting ,semua resiko anda tanggung sendiri ,bila melakukan pengantian logo,saya tidak bertanggung jawab atas hal ini,oke????

saya akan membagikan ilmu ini ,dengan percobaan yang saya sudah sering lakukan tanpa masalah dan DVD player khusus yang berbasis chip MTK ........

1.siapkan Firmware DVD dari merk apapun yang ingin anda ganti logonya(misal Vitron,GMC,Viar,Zumatsu,Crystal atau yang lainnya ,Cukup satu firmware saja)

perhatikan tanda merah adalah contoh firmware DVD

2.Gunakan software Mtk Remarker.

3.buka firmware DVD dengan MTK remarker

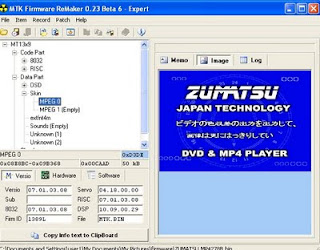

4.klik bagian "Skin" dan kemudian klik MPeg 0

5.Lihat Logo dari DVD player tersebut ,kemudian klik kanan dan akan muncul dua pilihan yaitu save atau replace .

6.pilih lah replace kemudian ambil gambar dari DVD merk lain

Perhatikan logo logo tersebut mungkin mengandung copyright atau yang hak paten,
dilarang keras memodifikasi logo ,hanya untuk keperluan service

software service DVD

berikut ini adalah sofware sofware yang sangat mendukung dalam service DVD

Firmware DVD

firmware pada DVD player sangat berperan penting ,seumpama OS pada PC,karena kerusakan pada Firmware agak bervariasi lebih baik anda menggambil langkah sbb:

*bila anda mendapatkan DVD yang bekerja normal usahakanlah untuk selalu melakukan backup firmware,yaitu dengan cara mengcopy file firmware tersebut sebagai referensi anda ,biasanya format BIN, hal ini dapat dengan mudah anda lakukan pada DVD model terbaru yang menggunakan SPI Flash ,yaitu dengan menggunakan software" ponyprogrammer",tetapi pada model DVD yang menggunakan serial Flash anda harus menggunakan EEPROM Programmer yang agak lengkap atau gunakan software khusus seperti MTK untuk DVD berbasis MT1389..,atau Sunplus tool kit bila DVD berbasis IC Sunplus.

*kerusakan pada firmware : -Mati total (blank tidak ada tampilan), No disk,hang,dll


Contoh IC SPI Flash ,model beragam misal: EN25f80(EON),25D80 VAIZ(Winbond),A25L80P-F(AMIC) , IC tersebut bisa diisi ulang firmwarenya kecuali rusak,menurut data yang saya dapat EN25F80 adalah OTP atau One Time Programing alias satu kali isi saja ,tetapi saya mencobanya menggisi ulang firmware dan berhasil ????

teknik dasar mencari kerusakan DVD

Prosedur sederhana reparasi(service) DVD

1.Mati total

solusi:

A. perhatikan gejala mati total tersebut apakah karena disebabkan tegangan dari listrik PLN memang tidak masuk sama sekali?
* biasanya mati total ini ditandai dengan tidak adanya sama sekali indikator yang menyala
bila anda mempunyai multimeter dapat dengan mudah mengukur tegangan listrik dari kabel power ke rangkaian regulator(power supply)
* bila memang tegangan power dari PLN masuk ke dalam unit power supply ,bisa di ukur tegangan output dari power supply tersebut :DVD model terbaru hanya menggunakan 2 buah tegangan yaitu +5V dan +12V ,umumnya model lama agak sedikit rumit Karena menggunakan +12V,-12V,+5V,+3,3V.
* bila ternyata tegangan tersebut semua ada bisalah dipastikan Decoder Board nya yang rusak,atau istilah keren dikalangan montir adalah MPEG ,tetapi jangan anda langsung mengganti MPEG tersebut karena biasanya bukan rusak dari rangkaian "Hardware" ,tetapi ada kemungkinan rusak karena "Firmware" corrupt,atau hilang ,jadi jangan terburu buru ganti MPEG ,apalagi DVD model baru yang menggunakan SPI Flash ,itu lebih sering rusak" firmwarenya"solusinya tinggal isi lagi "firmwarenya" dari PC ke DVD player tersebut .

B.Tidak ada suara

*gejala tidak ada suara biasanya di karekan rangkaian Mute bekerja atau bisa juga karena Ic Pre amp (4558) rusak.
bila rusak karena rangkaian mute bekerja ,saya sering mencabut 2 buah transistor pada bagian Mute tersebut,kerusakan ini sering tsaya dapati pada DVD Vitron.


C.problem no disk pada DVD

*penyebab utama adalah optik,tetapi perhatikan dulu gejalanya ,karena juga terkadang dari motor spindel(motor tempat piringan DVD muter gitu maksudnya).
*bisa terjadi juga dikarenakan kabel flexsible rusak.

kerusakan optik biasa pada umumnya terjadi karena laser dioda sudah tidak menghasilkan output power yang sesuai ,umumnya output laserdiode DVD player adalah 7mW untuk DVD,untuk VCD danCD berkisar antara 5mW
dan juga kerusakan bisa terjadi karena sudut penembakan laser diode yang tidak presisi ,karena begitu kecil ukurannya bagi mata awam untuk membuat ukuran tersebut normal kembali yaitu mikrometer,jadi sebenarnya optik yang rusak bisa diperbaiki dengan menggunakan alat yang lengkap ,tetapi karena harga alat tersebut amat mahal ,lebih baik beli yang sudah jadi

menurut datasheet optik sf hd 60-62,65 menggunakan jenis laser dode buatan toshiba yaitu TOLD2000MDA(TOLD 2000FDA) sedangkan KHM 310;313 menggunakan laser diode SONY




.
