Senin, 17 Maret 2014

USB 24 25XX type terbaru

Type terbaru programmer ini selain mempunya kecepatan baca tulis SPIflash ,juga dapat digunakan tanpa PC  yaitu copy langsung IC ke IC  24xx dan juga type 25xx
Kemampuan untuk baca tulis SPIflash dengan kapasitas besar juga demikian cepat ,menulis 4Mb SPI hanya sekitar 35-50detik .karena seiring perkembangan pada perangkat2 elektronik yg mulai menggunakan EEPROM yg berkapasitas besar



paket berisi 2 CD yg berisi kumpulan Firmware DVD ,LCD TV ,dan Eeprom TV

Paket bisa di tambahkan dengan test clip untuk IC type SMD .,yg sering saya pergunakan untuk LCD TV

di bawah ini contoh copy offline IC ke IC
Flash LCD TV dengan test clip

Jumat, 23 Maret 2012

TIDAK ADA GAMBAR (DVD PLAYER TIDAK KELUAR GAMBAR)

TIDAK ADA GAMBAR (DVD PLAYER TIDAK KELUAR GAMBAR)


Kasus umum yg sering di dapat pada DVD player adalah tidak keluar gambar...............terutama sekali pada type2 DVD "semoga awet"........pada postingan sebelumnya yang sudah lama, saya menjelaskan penyebab utama adalah karena player masuk dalam mode PROGESIVE SCAN ........dan juga setingan Video yg di ubah2.........



beberapa trik akan sedikit di ulas terutama pada Hardware atau MPEG(umumnya pada DVD semoga awet").......tidak menutup kemungkinan akan saya bahas juga cara yg agak sederhana dengan sistem FLASH ulang EEPROM............


pengecekan pertama bila mendapat kasus seperti ini adalah dengan melihat output pada sinyal Y.....(umumnya jack berwarna hijau )........untuk DVD yg mempunyai VGA output bisa juga langsung kita pasang pada VGA monitor,tetapi model-model sekarang jarang menggunakannya...............

perhatikan apakah output Y keluar ????......tampilan output Y berbeda...beda.....terkadang keluar hitam putih dan juga ada yang singkron..(UTAMAKAN MATIKAN FASILITAS BLUE BACK PADA TV yg akan di gunakan untuk memeriksa tampilan OUTPUT Y)...

ada beberapa kasus tampilan Y juga tidak keluar,tetapi jangan terlalu di masalah kan.................

berkutnya adalah :
1.- backup data pada EEPROM....(READ kemudian Di save.....)...untuk model IC EEPROM 8pin
  -untuk type MPEG yg menggunakan Parallel EEPROM ,setinggan data tersimpam pada memory type      24CXX...........perhatikan dengan jelas........

2.-gunakan FIRMWARE lain....yg mengunakan MPEG board sama .....( CHIPSET yang di gunakan sama)
   -untuk MPEG yg menggunakan Parallel EEPROM ,>>> read dan save data pada IC 24CXX

hal ini untuk menjaga supaya aman ,bila ada kesalahan kita bisa memasukan kembali data tersebut




Sabtu, 03 Desember 2011

Sabtu, 30 Juli 2011

NO DISK ,tidak baca VCD,tidak baca DVD

Menganalisa kerusakan NO DISK pada HARDWARE (MPEG)DVD player
..............................................................................................................................

PERHATIKAN DAHULU SKEMA DI ATAS DENGAN TELITI ............................


Syarat utama : -Pastikan kondisi OPTIK dan Motor Spindle ,berikut motor traking bagus
- Swit open close /swit LIMITER tidak rusak (beberapa type tidak
menggunakan swith limiter)
-Kondisi BALANCE pada tempat optik belum banyak berubah
-Kabel FLEXIBLE tidak rusak ,dan juga kabel kabel pengerak motor
- Pastikan juga FIRMWARE tidak korup
- POWER SUPply stabil terutama tegangan 5V ,3V3

gambar ini hanya contoh ,kebanyakan BALANCE pada mekanik telah di set oleh pabrikan ,usahakan untuk tidak membuka baut2 pada gambar bertanda MERAH ,hanya satu saja pada tanda BIRU untuk melepaskan optik.


PROSES PEMBACAAN PIRINGAN CD ATAU VCD ATAU DVD
(Penjelasan sederhana )

-Pada saat laci atau tempat piringan bergerak masuk >SWITCH pada Laci piringan akan berada pada posisi CLOSE
-setelah SWITCH CLOSE terdeteksi MICROPROSESOR (biasa saya sebut CHIPSET supaya lebih mudah) akan mengerakan OPTIK ke depan sampai menyentuh LIMITER SWITCH
beberapa type tidak menggunakan LIMITER SWITCH)
-kemudian OPTIK akan berhenti dan bergerak mundur sedikit
-setelah itu OPTIK akan mencari titik FOKUS yg tepat ,(perhatikan biasanya OPTIK akan naik turun ,itu ada proses mencari titik FOKUS )
,dan kemudian OPTIK akan membaca TRACK melalui SPUL TRACKING
perhatikan dengan teliti sebenarnya OPTIK bukan hanya bergerak turun naik ,tetapi bergerak juga ke kiri dan ke kanan (pembuktian bisa dilakukan dengan OHMmeter pada skala X1 ,di tempat PIN 3 dan 4 T+ dan T- ,OPTIK akan bergerak ke kiri dan ke kanan)

-Proses pembacaan di mulai ,tetapi sebelum proses yg sederhana seperti keterangan di atas ada suatu proses dimana PLAYER akan memilih apakah piringan CD atau DVD yg terbaca ???

nah ini yg terkadang jadi penyakit sudah ganti OPTIK malah satu set kok masih blum bisa normal ya ,misalnya cuma baca VCD saja atau cuma baca DVD saja


MENGENAL BEKERJANYA OPTIK

rata2 optik yg digunakan sekarang terdiri dari 24 pin ,ada juga beberapa type 23pin

yg menjadi FOKUS utama di sini adalah ,MENGAPA OPTIK GAGAL BEKERJA ????

>syarat utama bekerjanya optik adalah harus adanya VCC atau tegangan supply yg di butuhkan optik

tegangan yg umum di gunakan adalah VCC utama ,VCC LASER DIODE ,tegangan pengerak SPUL FOKUS DAN TRACKING (biasanya tegangan SPUL di ambil dari IC DRIVER MOTOR ,karena tegangan ini tidak FIX tetapi berubah2)


perhatikan gambar di atas adalah titik point pengukuran tegangan2 pada OPTIK,
pin atau koneksi lainnyanya pun tidak kalah penting dari tegangan VCC ,tetapi kerusakan yg sering terjadi adalah tidak adanya SUPPLY tegangan pada OPTIK

=A+B+C+D+E+F adalah Photo diode yg juga terdapat SWITH untuk memilih PD CD atau PD DVD

=VR DVD + VR CD adalah pin pengontrol ARUS pada laser DIODE (beberapa type MPEG langsung menGROUNDkan ,dan beberapa type melalui proses pemilihan,biasanya PIN ini terhubung langsung dengan trimpot pada OPTIK ,berhati hatilah jgn memutar trimpot optik bila tidak BENAR2 DIPERLUKAN karena LASER DIODE yg kelebihan ARUS akan langsung JEBOL


saya tidak akan di bahas lebih dalam lagi mengenai ini ,karena kita bukan sedang duduk di bangku kuliah untuk mengejar S2 ataupun gelar DR , tetapi kita sedang duduk di bangku KULI-AH yg mengejar setoran dapur he..he..he.. (refleshing sedikit)


TIP TIP NO DISK pada blok optik (PERHATIKAN SKEMA DENGAN TELITI)

1.ukur tegangan pada pin pin utama OPTIK
VCC utama 5 Volt biasanya lewat sebuah Resistor atau L

2.LD CD dan LD DVD adalah tegangan untuk suplly LASER DIODE CD atau DVD ,ukurlah dengan teliti karena terkadang hal ini yg menyebabkan tidak baca CD(VCD) atau DVD

3.VR CD dan VR DVD pun harus diperhatikan ,pada saat OPTIK membaca piringan CD atau DVD SWITCH yg biasanya digunakan melalui FET akan ON ke ground ,ini juga penyebab tidak membacanya CD atau DVD (beberapa type ada yg tidak menggunakan rangkaian SWITCH VR),dan dari beberapa type player yg saya temui ,kegagalan dari rangkaian SWITCH VR menyebabkan LD CD atau LD DVD tidak mengeluarkan tegangan untuk menghidupkan LASER DIODE

4. hal yg terutama untuk mendeteksi tidak baca VCD atau DVD adalah dengan mengecek sinar laser , sinar laser DVD biasanya lebih terang dari sinar laser VCD ,ingat dalam optik untuk DVD player terdapat dua sinar laser ,dengan menyalanya sinar laser pada kedua posisi ,menandakan bahwa rangkaian LD CD dan LD DVD bekerja normal ,tetapi sinar bukan jaminan bahwa OPTIK tersebut dalam kondisi BAGUS ,ini hanya sebagai referensi bekerjanya rangkaian

JANGAN MELIHAT LANGSUNG SINAR LASER DENGAN MATA BERBAHAYA

NO DISK DENGAN MENGANALISA PADA BLOK SERVO DAN DRIVE MOTOR

kerusakan NO DISK bukan hanya terdapat pada optik yg gagal bekerja ,tetapi juga harus diperhatikan rangkaian pengerak piringan dan rangkaian pengerak optik

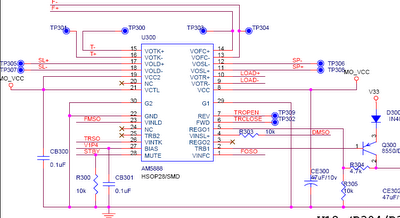

Rata rata DVD player model terbaru menggunakan rangkaian yg amat sederhana simple dan kompak ,beda dengan model2 terdahulu rangakaian2 pengerak motor terpisah2 sama dengan model VCD JADUL ,pengerak FOKUS TRAKING SLIDING LOADER SPINDLE bahkan regulator pun sudah dalam satu IC ,perhatikan skema di atas adalah contoh salah satu rangkaian pengerak SERVO dan DRIVE MOTOR ,masih banyak model lainnya ,tetapi tidak begitu jauh berbeda

Titik2 pengukuran
1 VSP_ pengerak cakram (piringan CD)
2VSL- pengerak motor traking (motor samping pada mekanik optik)
3 VTR...pengerak spul optik ,bagian traking pengerak spul ke kiri dan ke kanan
4 VFC pengerak spul optik ,FOKUS bergerak naik turun
5.Vload..pengerak motor open close

sinyal untuk membuat output pada IC driver bekerja

FOSO,TRSO,FMSO,DMSO,TRopen,TRclose


silahkan di praktekan sendiri ,tulisan di atas hanya sebagai dasar kerjanya,dengan praktek nyata akan lebih mudah mengerti daripada sekedar membaca...........

Sabtu, 16 Juli 2011

HI...........HELLO.............DARLING.............


Banyaknya kasus DVD semoga awet hanya memunculkan tampilan HI ataupun HELLO tentang kasus ini , sudah ada postingan yg jelas di blog lain

silahkan kunjungi

http://kinelectronics.blogspot.com/2011/01/mengatasi-problem-tampilan-hello-saja.html

Sabtu, 09 April 2011

USB 24CXX 25XX


FREE PCB ADAPTER IC SOP8





USB 24CXX ,25XX

Support EN25f80 ,en25T80,EN25D8
0 ,GD25Q80PCP,A25L80,MX25L,W25D80

BACKUP 24CXX EEPROM TV 0,5-2detik ,WRITE 0.5-2DETIK
BACKUP FIRMWARE SPI FLASH 10-20DETIK ,WRITE (isi FIRMWARE 1 menit


cara Pemesanan programmer :

1.Transfer Via Rek BCA atau BNI ,bila tidak terdapat di daerah anda  dapat menggunakan Wesel pos Instan melalui kantor Pos terdekat di tempat anda


2.barang akan di kirim Via JNE , Tiki ,atau Pos Indonesia
