cara Mengganti CHIPSET

CHIPSET pada DVD player merupakan komponen yg amat berperan penting ,karena banyak intruksi2 dari EEPROM yg di jalankan oleh chipset

banyak dari DVD player model2 terbaru sekarang mulai menggunakan CHIPSET yg demikian kecil
terutama lagi untuk DVD player yg merk "semoga AWET "sehingga untuk menggantinya butuh kesabaran dan ketelitianCHIPSET yg byk digunakan berbagai merk mulai dari MT1389DE (versi L atau versi lainnya ,dengan PIN 128)SPHE8202R (atau L atau lainnya) dari SUNPLUS ,samsung S5l5025X02 atau X04 (sama dengan CHIPSET TAMUL TMD8805X02) ZORAN ZR3699PQCG ....DLL

kerusakan UMUM CHIPSET-Mati total (di tandai dengan tegangan 3,3V atau 1,8V yg DROP sekali
-tidak ada gambar tetapi suara ok
-tidak ada warna-Mati-hidup
-DLL

contoh di bawah ini adalah cara yg sering saya gunakan untuk mengganti CHIPSET

siapkan peralatan perang utama yaitu solder dan HOT AIR GUN (solder UAP bahasa gaulnya)

peralatan tambahan :
-SolderWICK- siongkak cair-Kaca pembesar
-Cutter

MELEPAS IC DARI BOARD MPEG


beri SIONGKAK CAIR pada kaki2 sekitar IC ,kemudian panaskan dengan HOT AIR GUN secara merata (masing2 HOT AIR GUN mempunyai cerobong yg berbeda2)

sisipkan CUTTER pada salah satu sudut IC ,CUTTER hanya di gunakan untuk mengangkat IC dari board .anda bisa menggunakan alat lain ,yg mempunyai ujung TIPIS untuk mencapai celah pada sudut IC ,tetapi saya lebih memilih CUTTER
Setelah panas merata pada kaki2 IC
angkat IC secara perlahan lahan (butuh sedikit kesabaran) ALON-ALON ASAL KELAKON
jangan sampai jalur PCB ikut terangkat juga he...he..he.............


lihat IC sudah terangkat dari Board
kemudian bersihkan sisa2 timah yg masih menempel pada PCB tempat IC dengan solder WICK ,supaya pemasangan IC baru tidak ada GANJALAN yg menyebabkan kaki2 pada IC miring2

Pemasangan CHIPSET

contoh pemasangan chipset pada board MT1389DE 128pin
setelah board selesai dibersihkan pasang IC pengganti ,pastikan kaki2 IC sudah pas pada jalurnya ,kemudian beri sedikit timah pada sudut2 IC

beri siongkak cair ,panaskan secara merata keseluruhan kaki2 IC ,beri sedikit penekanan pada badan IC
setelah itu bersihkan kembali board dengan menggunakan TINER ,cek ulang dengan melihat melalui kaca pembesar untuk memastikan tidak ada kaki2 IC yang SHORT ,bila terdapat kaki2 IC yang short oleh sisa2 timah bersihkan dengan solderwick , dan MPEG BOARD siap di TES.....................

Penggantian CHIPSET bukan hanya pada DVD semoga awet ,ini hanya contoh dasar saja ,jadi selanjutnya silahkan di coba sendiri............................................

CHIPSET KHUSUS PENGANTI MPEG BOARD MT1389QE /D (MPEG BOARD RC1389D2 atau sejenisnya )

MT1389DE 128pin versi L (penganti versi L LESL,LETL )

S5L5025X04 pengganti chipset TAMUL TMD8805

ZORAN LOGO

ZORAN LOGO DOWNLOAD

MEDIATEK REMOTE control SOFTWARE

software untuk edit remote MTK ,sayang bahasa DEWA,kalau ada yg mau edit pakai VISUAL BASIC silahkan di sedot


MTK download

SUNPLUS ＡＮＤ MTK ＬＯＧＯ ＥＤＩＴＯＲ

POWER TECH download

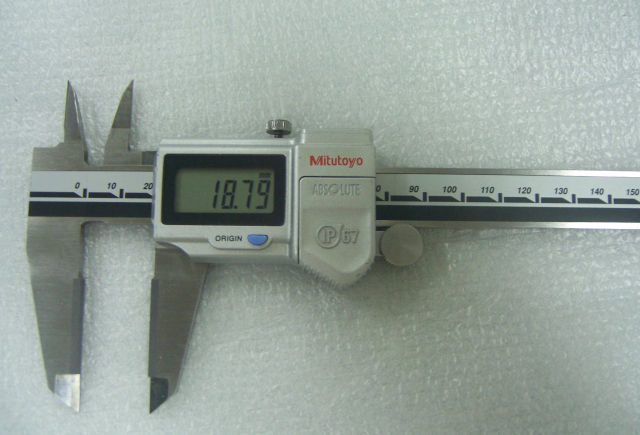

XXXXX = JANGKA SORONG=vernier caliper.=SIGMAT

mungkin ada yg pernah lihat alat ini ,BUAT APA YA ??? ,KALAU DALAM SERVIS DVD APA HUBUNGANNYA????

Alat ini di sebut JANGKA SORONG atau SIGMAT atau (vernier caliper BAHASA KERENNYA)
bisa di gunakan dalam service DVD juga ,ya..... pastilah karena berhubungan dengan masalah TILT ......,alias masih juga masuk ke bagian OPTIK

Serial SPI programmer 25xx

http://eepromprogrammer.blogspot.com/

MT1389DE L (leal ,Lesl)

mungkin ada yg pernah binggung mendapat tulisan seperti gambar diatas ERROR :sound block
dan menganggap ini adalah firmware yg ERROR alias corrupt ,tetapi ternyata tidak ,karena memang MTK remarker tidak mengenali atau boleh dikatakan tidak support dengan firmware ini maka dianggap ERROR ,kebanyakan firmware seperti ini di dapati dalam MPEG yg mempunyai IC Sound OUTPUT yg menggunakan LM324 ,jadi maksudnya penjelasan ini adalah perhatikan juga bila kita mendapat DVD player yg hilang suaranya ,karena bisa jadi cuma karena firmware yg rusak atau lain driver sound yg ada di firmwarenya .....................

Mengedit VFD key dan remote Chipset SUNPLUS

Masih berlanjut trusss ,cuma ini edit pakai software berbasis Chipset Sunplus

gmbr di atas adalah VFD key code ,yg terdiri dari 40 code
dan ini adalah IR code 108 code ,banyak juga ya .......

CARA MENGEDITNYA

rubahlah alamat key code mulai dari key code 00 dan seterusnya dengan angka 0-10 dan trus demikian ,maksudnya bila sudah sampai angka 10 ulang lagi mulai dari 0 sampai habis ,

kemudian save firmware tersebut dan isikan ke DVD player ,tekanlah tombol key yg ada di player dan perhatikan angka berapa yg keluar ,contoh : seandainya anda tekan tombol OPEN CLOSE dan tampilan di TV adalah angka 1 ,nah rubahlah angka 1 tersebut dengan OPEN CLOSE di software, he...he.. pusing juga ya.... (hal ini sebenarnya sangat mudah bila di praktekan bukan hanya membaca teori ini saja ) karena hal ini adalah cara termudah mengedit tombol VFD dan Remote control dengan berbasiskan chipset Sunplus .

silahkan di coba2.........................karena ini hanya dasar pengeditan ,kemungkinan anda akan mempunyai cara yg lebih praktis setelah dipraktekan

Di jual MPEG MT1389QE

bagi yg butuh MPEG MT1389QE ada stok banyak nih MURAH MERIAH ,tapi bukan aku yg jual ,silahkan hubungi

KIN ELEKTRONIK , IC nya bisa digunakan untuk MPEG RC1389E-S2 dan juga ALI1389E-2AL atau yg lainnya, aku cuma sekilas iklan saja he...he...

FIRMWARE (BIOS) susah di dapat

memang terkadang kita mengalami kesulitan ,untuk mendapatkan Firmware yg cocok untuk sebuah DVD yg mungkin kita belum punya backup nya ,kalau kebetulan sedang mujur pas lagi cari2 eh masuk DVD yg sama yg cuma modal korek kuping saja,tetapi biosnya ok wah lega benar rasanya..................
sebenarnya kalau kita mengerti bahasa ASSEMBLER ,cukup satu buah firmware kita edit2 ,dan apalagi kalau punya SOURCE CODE nya untuk tiap chipset ,cuma sayang sekali bahasa mesin ini agak susah dipahami bagi kebanyakan kita yg belum belajar ,dan bisa makan obat pusing 1 dos he...he...he...

saya coba kasih sedikit masukan ,untuk mensiasati firmware yg agak2 langka tapi ada ,terutama untuk DVD yg merknya semoga awet
coba perhatikan VFD LED yg di atas , semuanya adalah type LED seven segment
dan banyak macamnya ,ini cuma contoh......

1 .langkah pertama adalah perhatikan type2 display di atas ,masih banyak type lainnya INGAT YA
2. namailah type2 panel display tersebut sesuai dengan keinginan anda sendiri ,saya cuma ambil contoh Led no 1. saya nama beri tanda VFD LED 7 karena terdiri dari 7 display Led seven segment dengan mengabaikan tampilan Cakram atau tampilan piringan dan display lainnya (cuma contoh ya),terserah anda mau namai apa yg penting setiap backup firmware ingat type VFD panelnya (bagi yg sudah dapat firmware koleksi saya ,ada beberapa yg sudah saya tandai ,silahkan di chek dan ricek.....)

3.ingat juga type optik yg digunakan (Dl6 ,sfHD65 atau KHM310,atau yg lainnya)

4. yg pasti juga type CHIPSET yg digunakan itu yg paling utama(MT1389,sunplus,samsung atau Zoran)NAH CONTOHNYA BEGINI BERI NAMANYA :DVD merk XXXX MT1389DE Lesl LED7 HD65 .BIN


OK ,apa gunanya hal tersebut di atas ,begini maksud saya ,bila anda mendapat DVD player yg susah firmwarenya ,maka hal yg perlu anda perhatikan terutama adalah TYPE chipsetnya ,nah sesudah type chipsetnya ,kemudian Type optiknya ,NAH INI SANGAT PENTING ,perhatikan type VFD LEDnya , sipkan ..........
Dari hasil data tadi ,maka firmware yg cocok dengan TYPE DVD tersebut kita masukan ,(jgn hanya coba satu buah firmware ,terkadang KARAKTER VFD walaupun sama akan lain juga ,jadi usahakan coba firmware lain yg sama datanya,ok ngertikan ............................

Setelah VFD led cocok ,dan type optik cocok ,maka tidak akan ada masalah dengan DVD tersebut pasti bisa JOOOOOSSSSS.
HE....he...hee....cuma kok tombolnya ngaco ya????????????????????????????
ya kan namanya mensiasati(tanpa menggunakan prosedur EDIT2) jadi pasti lain lah ,cuma tenang saja ,kalau soal tombol ngaco masih bisa kita siasati he...he...he
PERHATIKAN GAMBAR di atas ,ini adalah Type IC untuk panel depan yg banyak terdapat pada DVD "semoga awet" SM1628 atau 1628 gitulah

Kita akan coba menyesuaikan EDIT Tombol dengan teknik JUMPER (maaf sebenarnya ini adalah cara kasar ,tetapi memang berhasil ,bukan maksud saya untuk tidak mengajarkan cara edit dengan cara halus alias kotak katik dengan software ,tetapi ingatlah kepada teman2 yg belum mencapai taraf ini ,karena kemampuan setiap orang terbatas dan punya kelebihan masing2,dan mereka juga perlu makan he...he...he..)
oke ,perhatikan pin atau kaki IC no.5 dan 6 , coba di jumper jumper ke kaki 8 dan seterusnya ,ngertikan dan perhatikan apa tampilan yg terjadi di layar TV ,nah itulah maksud saya ,coba dipraktekan ya ,jgn takut koslet ya ........


WADUH SKARANG remotenya ngaco juga lagi ha...ha...ha
kalau masalah remote ,maaf harus punya BACKUP yg banyak untuk barter , tidak akan rugi kok ,NGERTI DONK MAKSUDNYA BARTER he...he... pasti untung lah.....

Playstation NO disk

CUMA sekedar bagi pengalaman sedikit mengenai Playstation ,yg masih ada hubungannya dengan OPTIK ,mungkin juga ada yg masih agak kesulitan dalam hal mereparasi Barang elektronik yg satu ini ,memang rata2 kerusakan tidak membaca adalah karena OPTIK ,tetapi juga ada penyebab lainnya, walaupun sama2 menggunakan OPTIK untuk membacanya ,tetapi ada sedikit perbedaannya .

Monggo di baca............

Sebuah modchip ( chip modifikasi) adalah sebuah alat elektronik kecil yang digunakan untuk mengubah atau menonaktifkan built-in batasan dan keterbatasan komputer, khususnya konsol videogame. Hal ini memperkenalkan berbagai perubahan fungsi host sistem, termasuk pengelakan daerah coding, digital rights management, dan cek salin perlindungan untuk tujuan menjalankan perangkat lunak yang ditujukan untuk pasar lain, disalin media permainan, atau tanpa izin pihak ketiga (homebrew) perangkat lunak.

Modchips terutama digunakan dalam CD / DVD sistem berbasis videogame karena ketersediaan dan biaya rendah media pengguna-writable. Selain game konsol, modchips juga tersedia untuk beberapa pemutar DVD untuk menghindari wilayah penegakan kode dan larangan operasi pengguna.

Modchips digunakan pada sistem PlayStation, karena popularitas dan peningkatan ketersediaan dan keterjangkauan penulis CD. Pada saat itu, satu-satunya tujuan sebuah modchip adalah untuk memungkinkan penggunaan media permainan impor dan disalin.

Hari ini, modchips tersedia untuk hampir semua sistem konsol saat ini, sering di sejumlah besar variasi. Selain menghindari lockout regional dan mekanisme perlindungan copy, modchips modern bisa memperkenalkan modifikasi yang lebih canggih untuk sistem, seperti memungkinkan penggunaan yang dibuat pengguna perangkat lunak (homebrew), memperluas kemampuan perangkat keras sistem host, atau bahkan menginstal alternatif sistem operasi adalah sepenuhnya-tujuan kembali sistem host (misalnya untuk digunakan sebagai home theater PC).


jadi dari hal di atas kita dapat tarik kesimpulan secara kasar modchip digunakan untuk memainkan game game bajakan begitulah kira2...............................

pada DVD terdapat region code ,bila region code ERROR ,maka DVD playerpun NO DISK sedangkan pada playstation bila MODCHIP ERROR ,maka Playstationpun NO DISK






di atas adalah contoh2 MODCHIP yg sering dipakai pada Playstation ,karena begitu ruwetnya kabel2 jumper (terutama pada Playstation 2) ,terkadang penyebab NO DISK adalah kabel jumper MODCHIP yg copot solderannya he...he..he) ,

Sedangkan gambar IC 8 PIN adalah untuk PS1 atau PSone yg merupakan
8-Pin/ 8-Bit CMOS Microcontrollers ,banyak terdapat dipasaran dengan harga murah meriah walaupun tergolong Microcontroler

dan juga optik pada PS1 atauPS2 bisa kita ganti laser diodenya ,karena mudah di lepas dan antara laser diode dan photo diode sudah menyatu

Mesin Reparasi optik

karena masih ada juga yg penasaran untuk memperbaiki optik apa sih alatnya ........




Lihat rumitkan ,dan juga amat mahal ,karena alat ini dapat menempatkan sudut penembakan laser diode yg presisi

Serial EEprom Programmer

Mengcopy serial EEPROM sangat mudah digunakan bila kita ingin membackup atau copy Serial type EEPROM dengan alat copy Serial EEPROM yg banyak beredar (tanpa harus connect ke PC) ,tetapi kelemahannya adalah data tersebut harus di simpan di IC ,jadi kita harus mempersiapkan banyak IC untuk membackup datanya ,andaikata kita mempunyai data 100 buah firmware untuk DVD atau untuk EEprom TV (24c02,24c04,2408,2416,2432,93c46 dll),kita mungkin akan lupa walaupun terkadang sudah diberi tanda ,apalagi ditambah model ,wah tambah ruwet juga......................apalagi kalau punya toko sparepart bisa2 IC EEPROMnya cuma buat simpan data saja( rugi bandar donk...lebih baik buat dijual ..he.he...he) ,jadi cara baiknya adalah kita simpan saja di hardisk atau flashdisk ,kemudian kita burning ke CD atau piringan DVD ,aman dan tidak akan lupa asalkan anda mengetik nama yang tepat bagi setiap Data firmware atau bios tersebut ..................................
banyak type Serial EEPROM PRogrammer yang dapat kita buat umpamanya PONYPROG,atau yang lainnya ,tetapi saya tidak akan membahasnya ,karena saya akan mencoba versi yang selalu update dan support semua serial EEPROM ,dan juga tidak terlalu lama dalam hal membackup dan mengcopy data
support bebagai merk ic serial
Support IC
memcoba backup firmware DVD dengan SPI flash winbond 25d80

ok backup sekitar 7 sampai 8 menit
karena kebetulan Firmwarenya berdasarkan CHIP MTK saya mencoba hasil backup dengan MTK remarker


Dan sekarang mencoba mengisi firmware hasil backup





proses programing kira2 7-8 menit ,jadi kesimpulannya lebih cepat dari MTK flasher yg lama sekali dalam hal membackup firmware SPI flash................

Reading SPI EEPROM EN25T80 basis DVD SPHE 8202l
