cara Mengganti CHIPSET



CHIPSET pada DVD player merupakan komponen yg amat berperan penting ,karena banyak intruksi2 dari EEPROM yg di jalankan oleh chipset

banyak dari DVD player model2 terbaru sekarang mulai menggunakan CHIPSET yg demikian kecil
terutama lagi untuk DVD player yg merk "semoga AWET "sehingga untuk menggantinya butuh kesabaran dan ketelitianCHIPSET yg byk digunakan berbagai merk mulai dari MT1389DE (versi L atau versi lainnya ,dengan PIN 128)SPHE8202R (atau L atau lainnya) dari SUNPLUS ,samsung S5l5025X02 atau X04 (sama dengan CHIPSET TAMUL TMD8805X02) ZORAN ZR3699PQCG ....DLL

kerusakan UMUM CHIPSET-Mati total (di tandai dengan tegangan 3,3V atau 1,8V yg DROP sekali
-tidak ada gambar tetapi suara ok
-tidak ada warna-Mati-hidup
-DLL


contoh di bawah ini adalah cara yg sering saya gunakan untuk mengganti CHIPSET

siapkan peralatan perang utama yaitu solder dan HOT AIR GUN (solder UAP bahasa gaulnya)

peralatan tambahan :
-SolderWICK- siongkak cair-Kaca pembesar
-Cutter

MELEPAS IC DARI BOARD MPEG


beri SIONGKAK CAIR pada kaki2 sekitar IC ,kemudian panaskan dengan HOT AIR GUN secara merata (masing2 HOT AIR GUN mempunyai cerobong yg berbeda2)

sisipkan CUTTER pada salah satu sudut IC ,CUTTER hanya di gunakan untuk mengangkat IC dari board .anda bisa menggunakan alat lain ,yg mempunyai ujung TIPIS untuk mencapai celah pada sudut IC ,tetapi saya lebih memilih CUTTER
Setelah panas merata pada kaki2 IC
angkat IC secara perlahan lahan (butuh sedikit kesabaran) ALON-ALON ASAL KELAKON
jangan sampai jalur PCB ikut terangkat juga he...he..he.............


lihat IC sudah terangkat dari Board
kemudian bersihkan sisa2 timah yg masih menempel pada PCB tempat IC dengan solder WICK ,supaya pemasangan IC baru tidak ada GANJALAN yg menyebabkan kaki2 pada IC miring2

Pemasangan CHIPSET

contoh pemasangan chipset pada board MT1389DE 128pin
setelah board selesai dibersihkan pasang IC pengganti ,pastikan kaki2 IC sudah pas pada jalurnya ,kemudian beri sedikit timah pada sudut2 IC

beri siongkak cair ,panaskan secara merata keseluruhan kaki2 IC ,beri sedikit penekanan pada badan IC
setelah itu bersihkan kembali board dengan menggunakan TINER ,cek ulang dengan melihat melalui kaca pembesar untuk memastikan tidak ada kaki2 IC yang SHORT ,bila terdapat kaki2 IC yang short oleh sisa2 timah bersihkan dengan solderwick , dan MPEG BOARD siap di TES.....................

Penggantian CHIPSET bukan hanya pada DVD semoga awet ,ini hanya contoh dasar saja ,jadi selanjutnya silahkan di coba sendiri............................................


CHIPSET KHUSUS PENGANTI MPEG BOARD MT1389QE /D (MPEG BOARD RC1389D2 atau sejenisnya )

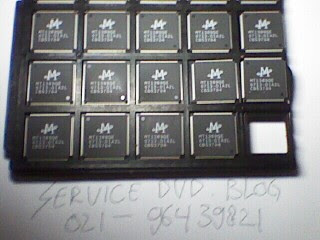

MT1389DE 128pin versi L (penganti versi L LESL,LETL )


S5L5025X04 pengganti chipset TAMUL TMD8805
