Serial EEprom Programmer

Mengcopy serial EEPROM sangat mudah digunakan bila kita ingin membackup atau copy Serial type EEPROM dengan alat copy Serial EEPROM yg banyak beredar (tanpa harus connect ke PC) ,tetapi kelemahannya adalah data tersebut harus di simpan di IC ,jadi kita harus mempersiapkan banyak IC untuk membackup datanya ,andaikata kita mempunyai data 100 buah firmware untuk DVD atau untuk EEprom TV (24c02,24c04,2408,2416,2432,93c46 dll),kita mungkin akan lupa walaupun terkadang sudah diberi tanda ,apalagi ditambah model ,wah tambah ruwet juga......................apalagi kalau punya toko sparepart bisa2 IC EEPROMnya cuma buat simpan data saja( rugi bandar donk...lebih baik buat dijual ..he.he...he) ,jadi cara baiknya adalah kita simpan saja di hardisk atau flashdisk ,kemudian kita burning ke CD atau piringan DVD ,aman dan tidak akan lupa asalkan anda mengetik nama yang tepat bagi setiap Data firmware atau bios tersebut ..................................
banyak type Serial EEPROM PRogrammer yang dapat kita buat umpamanya PONYPROG,atau yang lainnya ,tetapi saya tidak akan membahasnya ,karena saya akan mencoba versi yang selalu update dan support semua serial EEPROM ,dan juga tidak terlalu lama dalam hal membackup dan mengcopy data
support bebagai merk ic serial
Support IC
memcoba backup firmware DVD dengan SPI flash winbond 25d80

ok backup sekitar 7 sampai 8 menit
karena kebetulan Firmwarenya berdasarkan CHIP MTK saya mencoba hasil backup dengan MTK remarker


Dan sekarang mencoba mengisi firmware hasil backup





proses programing kira2 7-8 menit ,jadi kesimpulannya lebih cepat dari MTK flasher yg lama sekali dalam hal membackup firmware SPI flash................

Reading SPI EEPROM EN25T80 basis DVD SPHE 8202l

NO picture (tidak ada Gambar) ,suara OK

Tidak ada gambar merupakan salah satu penyakit DVD yg sering di temui ,suara masih bisa terdengar dan ok untuk setel MP3 atau musik ,menjurus kerangkaian hardware atau MPEG board ,biasanya chipset seringkali rusak ,tetapi bila chipset ternyata ok ,apanya yg rusak ???????

Coba baca2 dulu ringkasan ini

Progresif atau noninterlaced pemindaian adalah metode untuk menampilkan, menyimpan atau mengirimkan gambar bergerak di mana semua baris setiap frame digambar secara berurutan. Hal ini kontras dengan interlace yang digunakan dalam sistem televisi tradisional di mana hanya garis ganjil, maka baris bahkan setiap frame (setiap gambar yang sekarang disebut ladang) diambil secara bergantian.

Sistem ini awalnya dikenal sebagai "pemindaian sekuensial" (sebenarnya sebuah deskripsi yang lebih teknis yang tepat) ketika digunakan dalam transmisi 240 garis televisi Baird dari Alexandra Palace, Inggris pada tahun 1936. Ini juga digunakan dalam transmisi eksperimental Baird's menggunakan 30 baris di tahun 1920-an.

Animasi ini kasar dibandingkan dengan interlace scan scan progresif, juga menunjukkan pengaruh antara baris kericau terkait dengan interlace. Pada bagian kiri dua gambar progressive scan. Pusat dua gambar interlaced. Tepat dua gambar dengan doublers line. Top adalah resolusi asli, bawah adalah dengan anti-aliasing. Gambar interlaced menggunakan setengah dari bandwidth yang progresif. Gambar di kolom tengah justru menduplikasi piksel dari yang ke kiri, tapi interlace menyebabkan rincian untuk berkicau. Real video interlaced mengaburkan rincian seperti itu untuk mencegah berkicau, tetapi seperti terlihat pada baris bawah, pelunakan tersebut (atau anti-aliasing) datang pada biaya kejelasan gambar. Sebuah garis Doubler tidak bisa mengembalikan citra sebelumnya interlaced di tengah bawah dengan kualitas penuh gambar progresif di kiri atas.

(Catatan - Karena refresh rate telah melambat dengan faktor tiga, dan resolusi kurang dari setengah dari video interlaced khas, sekilas di bagian interlaced simulasi dan juga visibilitas dari garis-garis hitam pada gambar ini adalah berlebihan Juga, gambar di atas didasarkan pada apa yang akan terlihat seperti di monitor yang tidak mendukung interlaced scan, seperti monitor PC, atau televisi LCD atau plasma yang berbasis gambar interlaced ditampilkan. menggunakan modus yang sama seperti progresif gambar.)




Progressive scan (juga dikenal sebagai: P-Scan) digunakan untuk sebagian besar sinar katoda tabung (CRT) monitor komputer, semua LCD monitor komputer, dan HDTV paling sebagai resolusi layar bersifat progresif oleh alam. (Lain-jenis CRT display, seperti SDTVs, biasanya hanya menampilkan video interlaced)

Beberapa TV, dan proyektor video paling memiliki satu atau lebih progressive scan input. Sebelum HDTV menjadi umum, beberapa menampilkan high end didukung 480p (480 garis vertical resolusi dengan progressive scan.) Ini memungkinkan para menampilkan untuk digunakan dengan perangkat yang progressive scan output seperti scan progresif player DVD dan game konsol video tertentu. HDTV semakin mendukung resolusi scan dari 480p dan 720p. menampilkan 1080p yang tersedia, tapi biasanya lebih mahal daripada model-model resolusi lebih rendah dibandingkan HDTV. monitor komputer dapat menggunakan resolusi layar yang lebih besar.


kelemahan progressive scan

* Resolusi vertikal yang lebih tinggi dari video interlaced dengan frame rate yang sama.

Resolusi vertikal dianggap video yang ditampilkan disesuaikan tradisional menggunakan faktor koefisien Kell. Koefisien ini tidak memiliki nilai tetap dan tergantung pada perangkat layar. Nilainya untuk video interlaced biasanya lebih rendah daripada untuk video progresif, apabila perangkat layar yang sama digunakan. Ketika video interlaced dibandingkan dengan video progresif dengan jumlah yang sama scan lines, video interlaced dianggap rendah memberikan resolusi vertikal pada frame rate yang lebih rendah.

* Tidak adanya artefak visual yang terkait dengan video interlaced dari tingkat jalur yang sama, seperti jitter antara baris.

* Tidak ada kebutuhan di sengaja kabur (kadang-kadang disebut sebagai anti-aliasing) dari video untuk mengurangi ketegangan antara baris jitter dan mata.

Dalam kasus media yang seperti film DVD dan permainan video, video kabur selama proses authoring sendiri untuk menutupi artefak berkedip bila digunakan pada display interlace. Akibatnya, pemulihan ketajaman video asli tidak mungkin bila video semakin dipandang. Seorang yang sangat baik, tetapi jarang digunakan tindakan untuk ini adalah ketika menampilkan video game hardware dan dilengkapi dengan pilihan untuk mengaburkan video akan, atau menyimpannya pada ketajaman aslinya. Hal ini memungkinkan pengunjung untuk mencapai ketajaman gambar yang dikehendaki dengan baik interlaced dan menampilkan progresif. Sebuah contoh dari permainan video dengan fitur tersebut adalah Super Smash Bros Brawl, dimana "Deflicker" ada pilihan. Idealnya akan dihidupkan saat diputar pada layar interlaced untuk mengurangi jitter antara baris, dan nonaktif jika dimainkan di layar progresif untuk kejernihan gambar maksimum.

Penawaran * jauh lebih baik hasil untuk skala untuk resolusi lebih tinggi dari video interlaced setara, seperti upconverting 480p untuk ditampilkan di HDTV 1080p.

Scaling bekerja dengan baik dengan bingkai penuh, sehingga harus interlaced video deinterlaced sebelum bersisik. Deinterlacing dapat mengakibatkan parah "menyisir" artefak.

* Frames tidak memiliki artefak interlace dan dapat digunakan sebagai masih foto.



jadi kalau begitu tidak adanya gambar bisa juga dikarenakan masuk Progresive scan

NO DISK ,NO VCD,NO DVD,Region code

banyak penyakit DVD yang berkelas ini agak membuat binggung bagi teknisi yg cuma bisa ganti optik (jgn tersinggung ya.......he..he...he) ,karena banyak juga yg bertanya ,saya sudah ganti optik kok masih tidak mau baca ya?disknya cuma muter muter saja tanpa baca...... ,ganti flexible juga sudah ,ganti motor paling dulu (ya karena cuma ngapalin rusaknya sih ,bukan dicari he...he...he)

JADI APANYA yg RUSAK DOOOONK>>>>>>>............


coba simak tulisan di bawah ini yg saya kutip dari wikipedia

kode wilayah DVD teknik DRM dirancang untuk memungkinkan gerakan studio gambar untuk mengontrol aspek merilis, termasuk konten, tanggal rilis, dan harga, menurut wilayah. video DVD disc dapat dikodekan dengan kode wilayah membatasi wilayah dunia di mana mereka dapat dimainkan.

Spesifikasi DVD player komersial mengharuskan pemain yang akan dijual di suatu tempat tertentu tidak bermain disc dikodekan untuk daerah yang berbeda, namun daerah-bebas pemutar DVD juga tersedia secara komersial Ada enam daerah resmi yang berbeda dan dua variasi informal. DVD discs dapat menggunakan satu kode, kode kombinasi (Multi-Daerah), kode yang paling (Daerah 0) atau kode setiap /. tidak ada kode (Daerah Semua). Selain itu, banyak pemutar DVD dapat dimodifikasi untuk menjadi daerah-bebas, yang memungkinkan pemutaran semua disc.

Daerah kode Area
0 Informal istilah yang berarti "seluruh dunia". Daerah 0 bukan pengaturan resmi; disk yang menanggung wilayah 0 simbol baik tidak memiliki bendera mengatur atau memiliki wilayah 1-6 flag set.
1 Kanada, Amerika Serikat, wilayah AS, Bermuda
2 Eropa (kecuali Rusia, Ukraina, dan Belarusia), Timur Tengah, Mesir, Jepang, Afrika Selatan, Swaziland, Lesotho, teritori seberang laut Perancis, Greenland
3 Asia Tenggara, Korea Selatan, Taiwan, Hong Kong, Macau
4 Meksiko, Tengah dan Amerika Selatan, Karibia, Australia, Selandia Baru, Oseania
5 Ukraina, Belarus, Rusia, Afrika (kecuali Mesir, Afrika Selatan, Swaziland, Lesotho, dan teritori seberang laut Perancis), Tengah dan Asia Selatan, Mongolia, Korea Utara
6 Republik Rakyat Cina, Hong Kong
7 Reserved untuk digunakan di masa depan (yang ditemukan digunakan pada salinan DVD screener dilindungi MPAA terkait dan "media salinan" pra-rilis di Asia)
8 Internasional tempat seperti pesawat terbang, kapal pesiar, dll
SEMUA SEMUA Daerah cakram memiliki semua 8 flag set, memungkinkan disk yang akan dimainkan dalam setiap lokal pada setiap pemain.]


DVD yang dijual di Amerika Baltik menggunakan kedua wilayah 2 dan 5 kode. DVD yang dijual di Jepang menggunakan 2 kode wilayah, sedangkan Macau dan Taiwan menggunakan kode wilayah 3. Hong Kong secara historis digunakan Daerah 3 dan telah menambahkan wilayah, 6 sejak reunifikasi, sekarang menggunakan kedua.

Daerah 0 (dimainkan di semua daerah kecuali 7 dan 8) secara luas digunakan oleh Cina dan Filipina. DVD di Amerika Latin dengan menggunakan Spanyol kedua wilayah 1 dan 4 wilayah kode. DVD Paling di India menggabungkan wilayah 2, wilayah 4, dan 5 kode wilayah; India Disney cakram hanya berisi kode wilayah 3.

kawasan Eropa 2 DVD mungkin sub-kode "D1" untuk "D4". "D1" adalah Amerika rilis Raya-saja; "D2" dan "D3" tidak dijual di Inggris dan Irlandia; "D4" didistribusikan di seluruh Eropa.

Setiap kombinasi daerah dapat diterapkan ke satu disk. Misalnya, DVD ditunjuk Daerah 2 / 4 cocok untuk pemutaran di Barat Eropa, Oceania, dan setiap Daerah lainnya 2 atau Wilayah 4 daerah. Jadi yang disebut "Daerah 0" dan "SEMUA" cakram yang dimaksudkan untuk dimainkan di seluruh dunia.

Istilah "Daerah 0" juga menjelaskan DVD player yang dirancang atau dimodifikasi untuk menggabungkan Kawasan 1-6, sehingga memberikan kompatibilitas dengan disk paling, terlepas dari daerah. Solusi ini jelas sangat populer di hari-hari awal format DVD, tapi studio cepat merespon dengan menyesuaikan cakram untuk menolak untuk bermain di mesin tersebut. Sistem ini dikenal sebagai "Regional Coding Enhancement" Pada gilirannya, Daerah Bebas pemain memiliki semua 8 flag set, mirip dengan DVD SEMUA Daerah.. Banyak juga termasuk istirahat RCE, untuk melewatkan menu yang berulang atau memotong gambar statis.

Biasanya bendera konfigurasi diatur dalam firmware setiap pemain di pabrik. bendera ini memiliki jumlah daerah yang mesin diperbolehkan untuk bermain. Daerah bebas pemain-pemain yang DVD dikirim tanpa kemampuan untuk menegakkan lockout daerah (biasanya dengan menggunakan chip yang mengabaikan setiap daerah pengkode), atau tanpa flag ini ditetapkan.

Namun, jika pemain tidak daerah-bebas, seringkali dapat dibuka dengan membuka kode masuk melalui remote control. Kode ini hanya memungkinkan pengguna untuk mengubah konfigurasi flag yang diatur pabrik ke daerah lain, atau wilayah khusus "0". Setelah membuka cara ini, DVD player memungkinkan pemilik untuk menonton DVD dari kawasan manapun. Banyak situs web ada di Internet yang menawarkan kode ini, sering dikenal informal sebagai hack. Banyak situs web memberikan petunjuk untuk model yang berbeda dari pemutar DVD mandiri, untuk hack, dan kode pabrik mereka.


Software pemutar DVD

Sebagian besar freeware dan pemain open source DVD, seperti VLC, mengabaikan daerah pengkode. Kebanyakan pemain komersial dikunci untuk kode wilayah, tapi dapat dengan mudah diubah dengan software.

Perangkat lunak lain, yang dikenal sebagai pembunuh wilayah DVD, transparan menghapus (atau menyembunyikan) kode wilayah pemutar DVD dari perangkat lunak. Beberapa juga dapat bekerja di sekitar terkunci RPC-2 firmware.


JADI tidak ADA yg rusak ya..........................,cuma masalahnya di region code,dan region code itu bisa di HACK ,tapi saya tidak akan membahas cara HACKnya , buat apa susah2 ,ingat postingan terdahulu tentang FIRMWARE , ya REGION CODE terdapat di FIRMWARE jadi tinggal FLASH ulang saja beres toh......................................................


FIRMware DVD P181

Sunplus SPHE6408

SPHE 6408 , merupakan kelompok SPI flash juga ,tetapi ada perbedaan dgn saudara SPI lainnya,karena datasheetnya kurang jelas ,kalau ada yang pernah lihat IC ini dan ingin menggantinya dengan SPI lain ,coba perhatikan Resistor dan koneksi pinnya,semoga berhasil......


SPHE 6408

TAMUL 8805

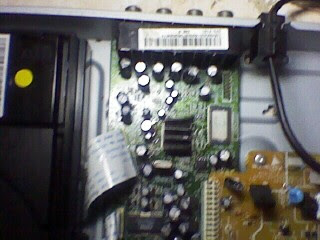

bagi rekan2 yang pernah melihat MPEG board menggunakan Chipset Tamul,mungkin agak sedikit kesulitan untuk menggantinya ,sekedar info ,tamul 8805 adalah identik dengan Chip samsung S5L5025X02

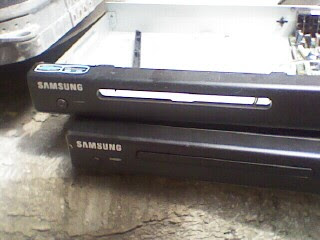

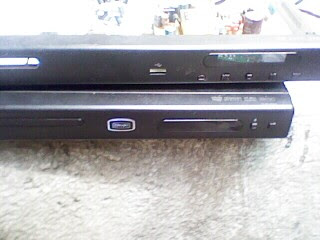

bukan hanya digunakan pada MPEG board pada DVD merk"semoga awet" saja ,tetapi juga digunakan pada DVD player yang agak berkelas
